CertiFiber™ Max MPO 光纖總損耗測試儀

使用 CertiFiber™ Max OLTS 最大化您的多纖認證效率。一秒內即可測量多達 24 條光纖的損耗、長度和極性。現場可更換的 UniPort™ 轉接器可直接連接到 MPO、MMC、帶引腳和不含引腳的配置等，為您提供最大的靈活性。使用 Versiv™ ProjX 管理系統或透過 LinkWare™ Live 進行遠端設置，即可一次正確完成專案。透過單跳線參考設定和整合計時器（追蹤自參考設定以來的時間以及測試參考線的使用次數）最大限度地減少測量不確定性。利用內建的多纖 VFL、雙工功率計和選購的端面偵測功能，快速排除故障。

所有這一切都基於強大而成熟的 Versiv 平台。憑藉超過 10,000 名認證佈線測試技術人員 (CCTT) 的現場支持，CertiFiber Max OLTS 已成為 Fluke 成熟可靠的工具套件的一部分，該套件由 Fluke 精心打造，堅固耐用，並擁有 Fluke 專業技術支援和一流的服務經驗。

1. 用於連接MPO 12/26/24和MPO 16/24 帶針和不帶針電纜的 UniPort™ 轉接器

CertiFiber Max OLTS 標配原生連接 MPO 12 Pin 纜線，並可選配 MPO 12/16/24 和 MMC 16/24帶針和不含針纜線，無需複雜的轉接線或調整針腳配置。更改配置非常簡單，只需更換現場可更換的 UniPort™ 轉接器並使用相應的測試參考線即可。 UniPort 適配器允許將任何 MPO 12/16/24 和 MMC 16/24 針或非針電纜連接到測試端口，並為測試端口提供保護。 TRC 線纜也可用於支援這些相同的配置。

可現場互換的 UniPort 轉接器可直接連接到 MPO 12/16/24 和 MMC 16/24 帶針和不含針纜線

2. 為實現最高精度而設計

憑藉數十年來設計全球最精準校準設備的經驗，我們打造了 CertiFiber Max OLTS，以滿足當今高性能光纖網路嚴苛的測量要求。然而，即使是最精準的測試儀，如果使用不當，也會得到不理想的結果。製造商和標準建議採用單跳線參考設定以獲得最精確的測量結果，而 CertiFiber Max OLTS 為所有光纜配置均提供了此設定。

為了減少現場操作誤差，測試儀內建「基準精靈」功能，協助技術人員逐步完成關鍵的基準設定流程。基準設定錯誤可能導致一整天的工作付諸流水。此引導會明確指出所需的配件，引導正確的操作步驟，並驗證基準結果是否在可接受的範圍內，允許清潔端面，並將關鍵基準值儲存起來以用於報告。 UniPort 轉接器採用顏色編碼，與精靈和測試參考線相匹配，這些線纜均採用參考級光纖和連接器。

基準精靈簡化了設定過程，並大幅減少了錯誤。左圖：顯示所選測試所需的所有附件清單。左中圖：精靈顯示步驟並驗證每個步驟是否已執行。右中圖：CertiFiber Max OLTS 為所有 MPO 12/16/24 和 MMC 16/24 帶引針和不帶引針的電纜提供 1 跳線參考設定。右圖：檢查參考值是否符合要求，並將檢查結果儲存為正確設定的證明。

參考設定結果（包括對每條受測光纖的驗證線的測量功率和損耗）將與專案測試報告一起儲存和呈現，以證明該過程已正確完成。

3. 結果簡易明瞭

設計人員可以使用內建計算器設定限值－只需選擇標準，輸入連結中連接器的數量和類型，CertiFiber Max OLTS 即可確定基於長度的測試損耗限值。或者，也可以選擇特定應用程式或根據作業規格輸入自訂限值。無論哪種方式，技術人員都能看到每個測試鏈路的簡單「通過」或「失敗」結果，以及最壞情況下的損耗裕度、長度和極性。觸控螢幕即可顯示每條光纖的損耗和極性圖。

左圖：結果畫面顯示通過或失敗結果，並顯示最差裕度、長度、極性、測試光纖數量和測試限值。點擊被測光纖（本例中標記為“24”）將顯示按光纖（右圖）和波長以及極性詳細資訊劃分的詳細結果。

4. 效率和易用性

CertiFiber Max OLTS 只需一秒鐘即可測試並儲存包含多達 24 條光纖的電纜的測試結果。 Versiv 也進一步縮短了測試時間。其 ProjX 管理系統允許預先設定測試儀，只需輸入電纜類型、標準值和儲存標籤即可，從而減少混淆和錯誤。 Versiv 使用提示音來指示遠端測試儀何時連接，並且可以設定為自動開始測試、儲存結果並遞增到下一個電纜儲存標籤，從而在大型專案中節省更多時間。

5. 計數器與計時器

為了最大幅度的提高測量精度，一些客戶要求限制特定參考設定的使用時長或使用同一組測試參考線進行測量的次數。 CertiFiber Max OLTS 包含一個可選的內建計時器，用於追蹤自上次設定參考設定以來經過的時間，並允許使用者設定時間限制，以便在超過該限制前後收到警告。同樣，可選的計數器用於追蹤使用特定測試參考線 (TRC) 執行的測試次數，並允許使用者設定限制，以便在即將達到或超過該限制時收到警告。

結果畫面（左下角）帶有計時器和計數器，顯示自設定參考以來剩餘的時間以及使用目前測試參考線組執行的測試次數。

6. 整合可視光源故障定位器與雙工光功率計

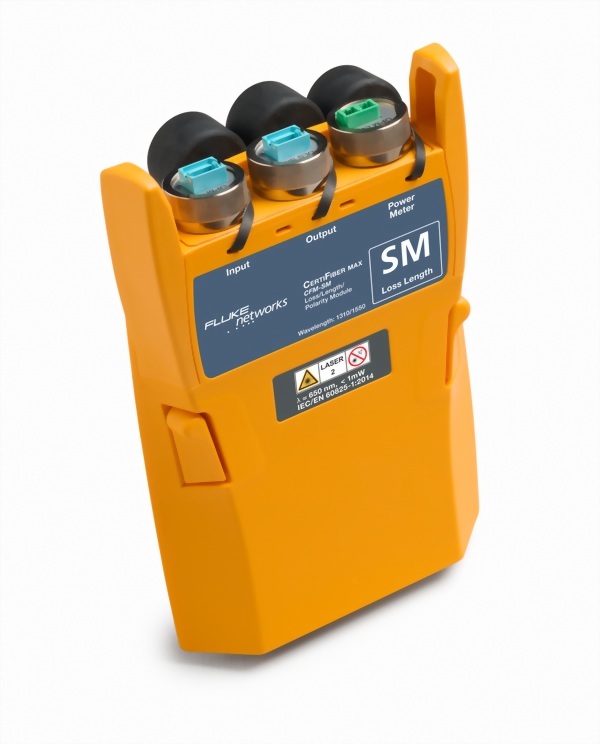

CertiFiber Max OLTS 不僅是一款高效能的測試設備，還能輔助故障排除。其內建的可視故障定位器 (VFL) 可同時照亮多達 24 根光纖，方便進行故障排除。 VFL 整合於光源埠（主機光源埠和遠端光源埠皆有），因此技術人員無需斷開連接即可在兩端開啟 VFL 進行故障排查，從而加快故障排除速度。此外，它還配備一個雙工光功率計端口，並帶有 SC 或 LC 連接器適配器，可用於測量光纖模組匣或雙工光纖的功率。

7. 端面檢視

光纖端面污染是光纖故障的主因之一。光纖損耗測試可以發現這個問題，但髒污的連接會使光纖測試耗時且不準確。污垢可能在光纖認證測試之前、期間或之後造成問題，並且在連接過程中會從一個光纖連接器端面傳染到另一個端面，因此任何連接的兩端都必須進行檢查，並在必要時進行清潔。

CertiFiber Max OLTS 透過使用兩台 Versiv 主機和兩台 FI-3000 FiberInspector™ Ultra 光纖偵測儀，提供雙端光纖端面檢測功能。此雙端光纖檢測功能可在數秒內完成光纖鏈路兩端 MPO 或 MMC（以及單芯光纖）端面的檢測，並自動產生合格/不合格結果。檢測影像、合格/不合格結果以及損耗、長度和極性資料均儲存在單一報告中。 Fluke Networks 還提供各種用於檢測單芯光纖的探頭以及用於多芯光纖、雙芯光纖和單芯光纖的清潔用品。

8. LinkWare Live

LinkWare™ Live 是福祿克網路公司為佈線專業人員推出的軟體即服務 (SaaS) 產品，旨在協助他們管理多個專案。它能夠快速、輕鬆且經濟高效地提供無與倫比的工作視覺性和卓越的專案控制，讓您隨時隨地掌控全局。

LinkWare Live 可顯著提高工作效率，因為您無需召回現場測試人員即可下載測試結果。只需在工作現場將測試結果上傳至 LinkWare Live，即可更快完成工作、更快回家、更快收到款項。 LinkWare Live 可自動將所有結果合併到正確的作業中，從而縮短報告時間；同時，它還能降低因測試人員或記憶卡故障而導致測試結果遺失的風險，從而減少重工。 LinkWare Live 讓您即時存取測試結果，從而加快故障排除速度，並讓您隨時隨地即時了解專案狀態。它與 LinkWare PC 完全集成，可實現快速報告。

LinkWare Live 還允許專案經理透過智慧型手機、平板電腦或 PC 遠端設定測試儀，從而減少錯誤。項目的所有信息，包括電纜類型、限值和電纜標識符，都可以下載，從而杜絕操作員出錯的可能性。如果有人更改了設置，LinkWare Live 會通知您。

CertiFiber Max OLTS 透過 Wi-Fi 或有線連接連接到 LinkWare Live 服務，以提供遠端設定、結果上傳和測試狀態資訊。

9. LinkWare PC測報管理軟體

透過 LinkWare™ PC 管理軟體，CertiFiber Max 用戶可以輕鬆存取 ProjX 管理系統資料、產生報告並更新測試儀。

LinkWare PC 提供自動化統計報告。它超越了逐頁報告的傳統方式，讓您能夠在一個概覽中查看整個佈線基礎設施。它分析測試結果並將其轉換為圖表，從而揭示佈線系統的性能。它甚至以簡潔的圖形格式匯總整個佈線基礎設施，方便您驗證裕度並發現異常情況。 LinkWare PC 的舊版本向下相容新版本，因此您可以保持系統最新，並將來自不同測試儀的測試結果整合到單一測試報告中。

將 CertiFiber Max OLTS Tier 1（損耗、長度和極性）和光纖偵測影像合併到一份報告中，同時也能管理多個作業。添加公司徽標，為您的報告錦上添花，然後將其提交給客戶進行系統驗收。此系統的優點在於，無論您使用哪一款 Fluke Networks 線材認證測試儀，LinkWare PC 都能全面回報所有結果。

LinkWare PC 報告顯示了 12 芯 MPO 光纜的端面影像和損耗結果（包括每項的 PASS）。
