LinkIQ 纜線+網路+Wi-Fi 測試儀
．纜線效能測試（10GBASE-T+線纜圖、時域反射儀）
．交換器 IP 位址、名稱、連接埠/VLAN 號碼、資料速率 + ping
．偵測並測試負載下的 PoE 功率，達到 8 級標準
．透過 LinkWare™ PC 管理結果並列印報告
．Wi-Fi 分析至 Wi-Fi 6E：網路、頻道和存取點 (DUO限定)
．支持所有工業乙太網協定（EtherNet / IP、PROFINET、EtherCAT等）

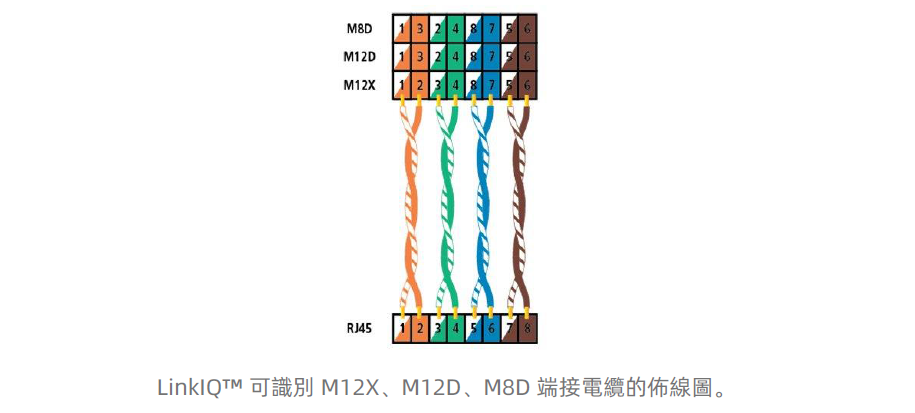

．工業乙太網套件可適用於各種工業連接器端接線纜（M8D、M12D、M12X）
FlukeNetworks LinkIQ Duo 纜線+網路+Wi-Fi 測試儀
LinkIQ 纜線+Wi-Fi+網路測試儀是測試解決方案，可驗證高達 10 Gb/s 的電纜效能並解決網路連線問題。 LinkIQ 測試儀利用基於頻率的測量和被測電纜的線序圖來驗證電纜性能。它還能執行 ping 測試以驗證連接性，並進行最近交換機診斷以識別關鍵網路問題並驗證交換器配置，從而無需其他設備。 LinkIQ Duo 型號在 Wi-Fi 6E（已核准的地區）的基礎上增加了 Wi-Fi 分析功能，包括網路、頻道和存取點，並可發出常見設定問題的警告。 IE 機型可識別 RJ45、M12X、M12D 和 M8D 端接電纜上的錯接線對和分離線對，支援 EtherNet/IP、PROFINET、EtherCAT 和其他工業乙太網路協定。其他功能包括類比和數位音調、連接埠閃爍、遠端辦公室定位器以及透過 LinkWare™ PC 管理測試結果的功能。
1. 驗證電纜性能

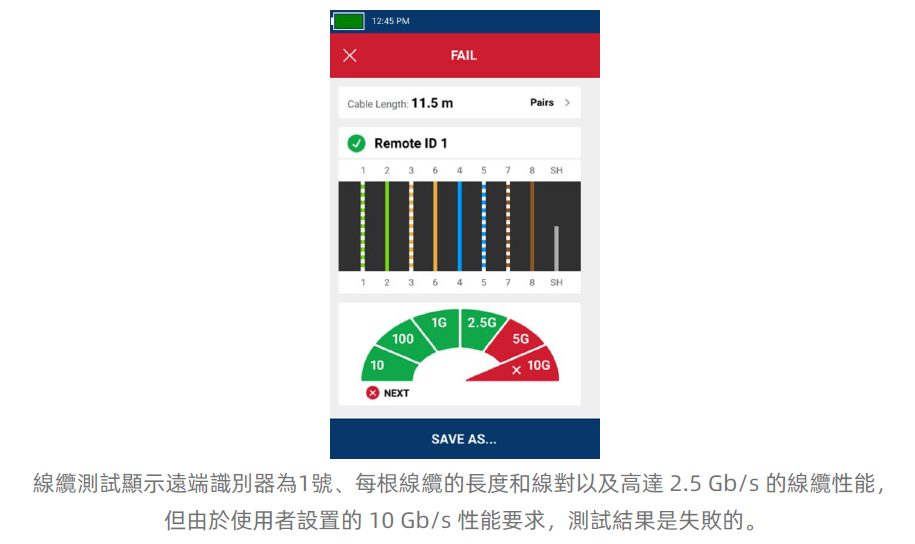

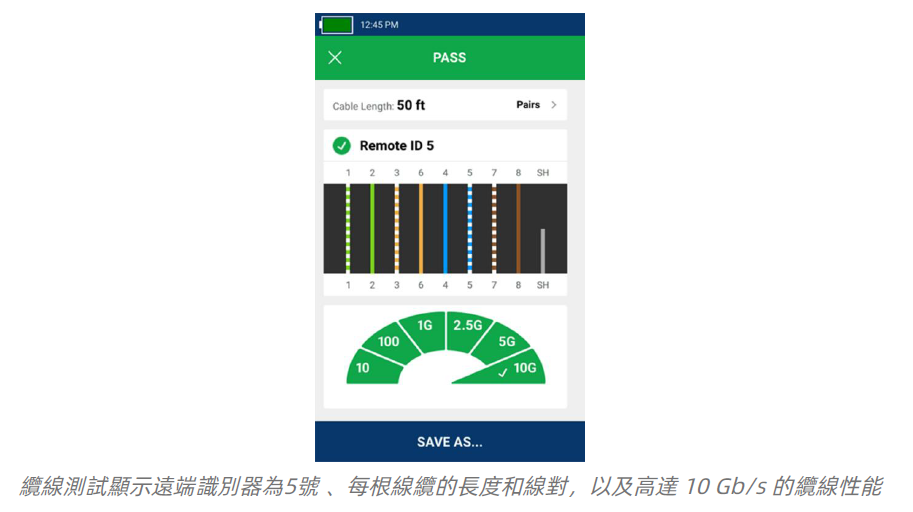

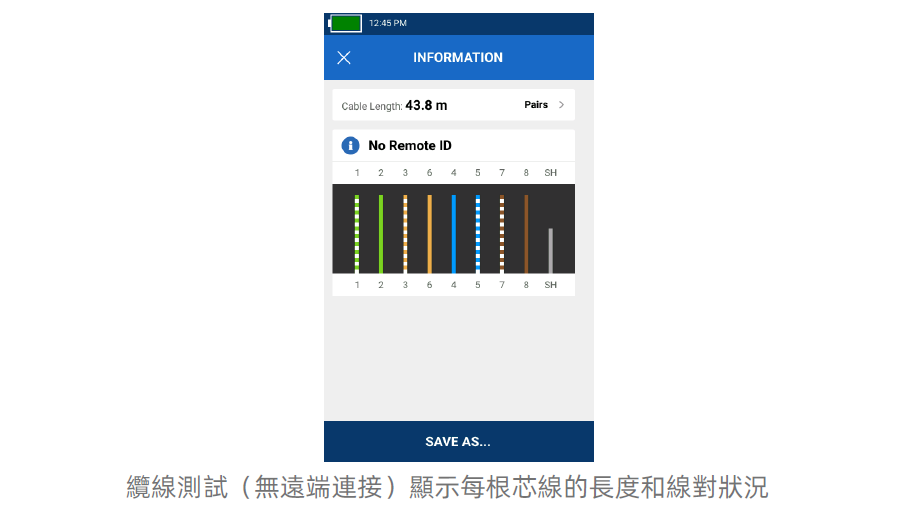

LinkIQ 可確保測試鏈路符合效能要求。可以測量長達 1000 英尺（305 公尺）的鏈路長度，並提供故障點（例如開路、短路和未端接電纜）的距離。內建的遠端 ID 功能可提供完整的電纜線對接線圖，以便識別接線和斷開的線對。
2. 詳細的Ping連通測試及故障排除

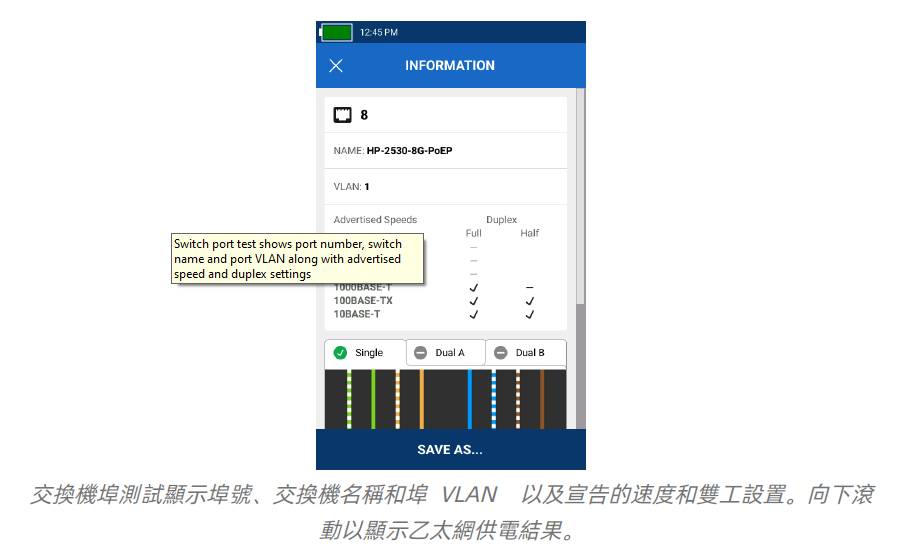

LinkIQ 執行 IP ping 測試以驗證網路連接，並提供最近交換器的資訊，包括通告資料速率（最高可達 10GBASE-T）、半雙工/全雙工模式、交換器名稱和 IP 位址、連接埠號、VLAN 資訊以及最高 8 類 (90 瓦) 的負載測試。透過 LinkIQ，您可以快速識別關鍵網路問題並驗證交換器配置，而無需使用其他裝置。
3. 對 PoE 的深入測試

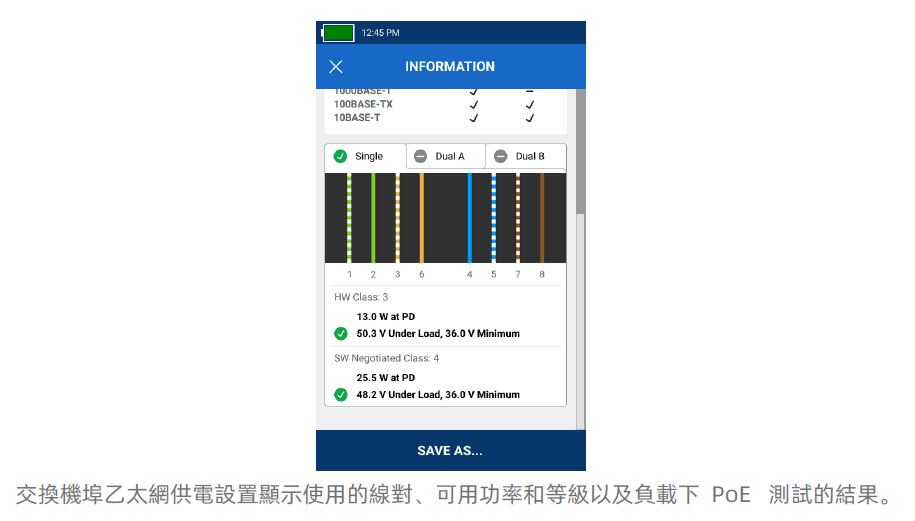

為了簡化 PoE 安裝和故障排除，LinkIQ 會顯示供電線對，並針對雙簽章實現方案顯示不同的功率等級和線對。 LinkIQ 會透過在線路上施加負載來執行高達 8 級 (90 W) 的負載測試，以確保透過佈線基礎設施實際傳輸的功率與標稱功率相符。
4. Wi-Fi 6E 測試 (LinkIQ Duo)
LinkIQ Duo 測試儀可執行一整套測試，並以您想要的方式（依SSID、頻道或存取點）顯示結果，讓您輕鬆了解 Wi-Fi 環境。選擇特定項目（例如特定網路下的存取點）後，即可無縫切換至該視圖。 LinkIQ Duo 測試儀也會標記常見的配置錯誤，包括：
- 偵測到的區域使用了非法頻道
- 使用非推薦頻道
- 除非是低功率存取點，否則存取點之間的重疊區域會與相鄰存取點重疊。
- 安全設定較弱

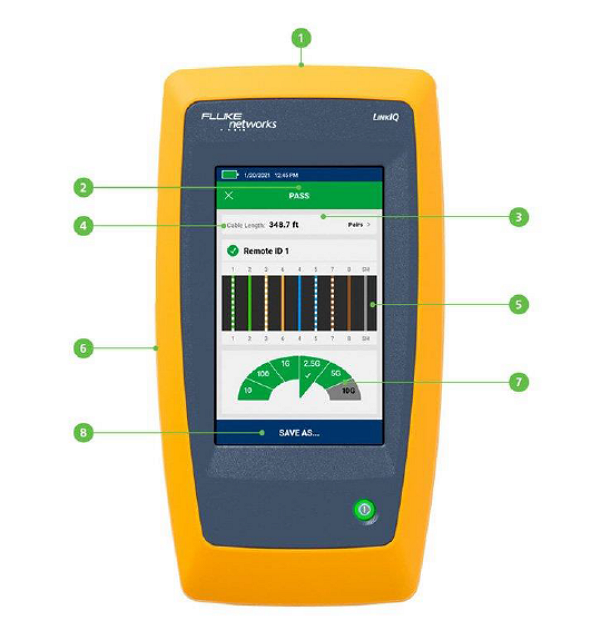

5. 彩色觸控螢幕
LinkIQ 配備一塊大尺寸手勢觸控屏，可顯示大量信息，並提供清晰易用的操控界面及顯示測試結果。單一 USB-C 連接埠可連接電腦，用於軟體更新、產生報告和充電。

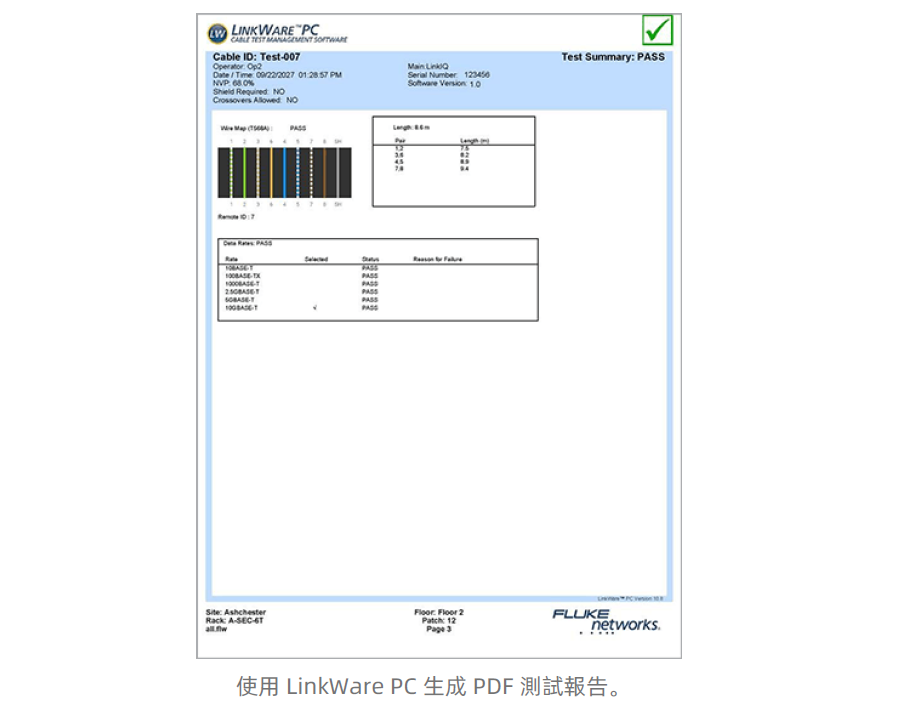

6. 與 LinkWare PC 整合
LinkIQ 透過 LinkWare PC 提供完整的測試報告。測試儀最多可儲存1000筆帶有描述性名稱的測試結果，並可隨時呼叫。測試名稱和編號在儲存時會自動遞增（例如「附件 B-1」、「附件 B-2」、「附件 B-3」等），從而在依序測試纜線時節省寶貴時間。
7. 附加功能
- 支援多種語言介面：英語、德語、法語、日語、泰語、西班牙語、繁體中文、簡體中文、韓語、俄語、義大利語、葡萄牙語
- 音頻訊號（相容於 Fluke Networks IntelliTone™ 探頭或 Pro3000™）
- Switch上的連接埠指示燈閃爍
- 相容於MicroScanner™ PoE遠端識別器
- 彩色觸控螢幕
- 透過標準 USB-C 連接埠連接可充電鋰離子電池
- 透過 USB-C 或 LinkWare PC 輕鬆升級
訂購資訊
| 型 號 | 說 明 |
|
LIQ-100 |
LinkIQ 電纜 + 網路測試儀帶配有，RJ45遠端識別器#1，快速參考指南，USB-C 到 USB-A傳輸線，充電器，RJ45/RJ45跳線，RJ45/RJ11 通用耦合器，遠端 ID 托架的懸掛帶以及便攜包 |
|

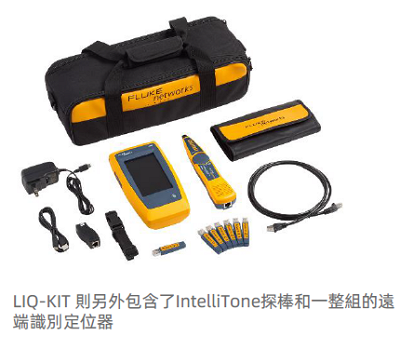

LIQ-KIT |
LinkIQ 線纜 + 網路測試儀帶配有，RJ45 遠端識別器#1-7， IntelliTone 尋線探棒，快速參考指南，USB-C 到 USB-A傳輸線，充電器，RJ45/RJ45跳線，RJ45/RJ11 通用耦合器，遠端 ID 托架的懸掛帶以及便攜包 |
|

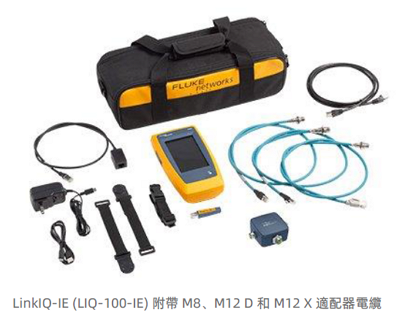

LIQ-100-IE |
LinkIQ 電纜 + 網路測試儀帶配有磁性帶的多連接器適配器，RJ45 遠端識別器#1，快速參考指南，USB-C 到 USB-A傳輸線，充電器，RJ45/RJ45跳線，RJ45 公至 RJ45 母跳線，RJ45/M12X 跳線，RJ45/M12D 跳線，RJ45/M8D 跳線，RJ45/RJ11 通用耦合器，遠端 ID 托架的懸掛帶及便攜包 |
|
LIQ-KIT-IE |
LinkIQ 線纜 + 網路測試儀帶配有磁性帶的多連接器適配器，RJ45 遠端識別器#1-7， IntelliTone 尋線探棒，快速參考指南，USB-C 到 USB-A傳輸線，充電器，RJ45/RJ45跳線，RJ45 公至 RJ45 母跳線，RJ45/M12X 跳線，RJ45/M12D 跳線，RJ45/M8D 跳線， RJ45/RJ11 模組化適配器，帶遠端 ID 托架的懸掛帶以及便攜包 |
| LIQ-DUO |
LinkIQ Duo 電纜+Wi-Fi+網路測試儀套裝（含遠端ID 1）、快速參考指南、USB-C 轉 USB-A 線、充電線、Cat6A 網路線、RJ45/11 模組化轉接器和便攜包。 |
|
LIQ-DUO-KIT |
LinkIQ Duo 電纜+Wi-Fi+網路測試儀套裝配有，RJ45 遠端識別器#1-7， IntelliTone 尋線探棒，快速參考指南，USB-C 到 USB-A傳輸線，充電器，RJ45/RJ45跳線，RJ45/RJ11 通用耦合器，遠端 ID 托架的懸掛帶以及便攜包 |
| LIQ-DUO-IE | LinkIQ Duo 電纜+Wi-Fi+網路測試儀套裝配有磁性帶的多連接器適配器，RJ45 遠端識別器#1，快速參考指南，USB-C 到 USB-A傳輸線，充電器，RJ45/RJ45跳線，RJ45 公至 RJ45 母跳線，RJ45/M12X 跳線，RJ45/M12D 跳線，RJ45/M8D 跳線，RJ45/RJ11 通用耦合器，遠端 ID 托架的懸掛帶及便攜包 |
|
LIQ-DUO-IE-KIT |
LinkIQ Duo 電纜+Wi-Fi+網路測試儀套裝配有磁性帶的多連接器適配器，RJ45 遠端識別器#1-7， IntelliTone 尋線探棒，快速參考指南，USB-C 到 USB-A傳輸線，充電器，RJ45/RJ45跳線，RJ45 公至 RJ45 母跳線，RJ45/M12X 跳線，RJ45/M12D 跳線，RJ45/M8D 跳線， RJ45/RJ11 模組化適配器，帶遠端 ID 托架的懸掛帶以及便攜包 |
|
REMOTEID-1 |
LinkIQ 遠端識別器 #1 的備用替換件 |
|
REMOTEID-KIT |
遠端識別器套件 (ID #2-#7)，適用於 LinkIQ 和 MicroScanner PoE |
|
MS-IE-ADAPTER SET |
工業乙太網適配器用於為 MicroScanner2、MicroScanner PoE 和 LinkIQ 測試 M12X、M12D 和 M8D 等端接纜線 |
|
GLD-LIQ |
1年期LinkIQ 電纜 + 網路測試儀金牌支援服務 |
|
GLD3-LIQ |
3年期LinkIQ 電纜 + 網路測試儀金牌支援服務 |
主動網路診斷功能
| 型 號 | 說 明 |
|
診斷使用協定 |
Link Layer Discovery Protocol (LLDP), Cisco Discovery Protocol (CDP), Fast Link Pulses (FLP) |
|
IP位址設定 |
LinkIQ address, DNS Server, Gateway for IPv4 or v6 (手動 / DHCP) |
| IP Ping 測試 |
4次回應時間、平均時間及封包遺失次數 (自訂測試目標、DNS伺服器、Gateway) |
|
最靠近設備診斷功能 (設備需開啟診斷所需協定) |
Switch Name, IP+MAC 位址, Port Number, VLAN Name, Advertised Data Rates, Advertised Duplex |
|
PoE 相容性 |
IEEE 802.3af/ at / bt Hardware negotiation with signature resistance, Software negotiation with LLDP/CDP |
|
PoE 診斷 |
Advertised Power Class (0 to 8) |
|
PoE 負載測試 |
Loaded Voltage (V), Loaded Power (W) |
|
交換器埠燈號閃爍 |
將交換器已連接埠的指示燈閃爍 |
纜線測試功能
| 功 能 | 說 明 |
|
測試埠 |
遮蔽式 8-pin 插座，應用於8-pin (RJ45) 插頭 |
| 自動測試 |
10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T, Wire map Only. |
|
纜線類型 |
Balanced twisted-pair cabling; Unshielded twisted-pair; Screened twisted-pair; 2-pair and/or 4-pair; M12X、M12D 和 M8D 等端接線纜 |
| Wire Map-Only 測試 |
記錄wire map, 每線對的長度, 診斷 split pairs, 可選擇接頭型式為T568A或T568B, 可選擇crossover型式：Straight through, Half-crossover, Full-crossover 測試速度：長度小於 120 米時為 1 秒 |
|
最大長度 |
305 米 (1000 英尺) |
|
額定傳導速度 (NVP) |
使用者可設定 |
|
尋線音頻產生 |
生成可與 Fluke Networks IntelliTone 探棒相容的數位音頻； 生成可與一般類比式探棒相容的類比音頻。 |
|
遠端定位識別器 |
使用遠端定位識別器可識別多達 7 個埠或辦公室插座 |
Wi-Fi 測試功能 (僅限 LIQ-DUO系列)
| 功 能 | 說 明 |
|
支援的無線標準 |
802.11b、802.11a、802.11g、802.11n（Wi-Fi 4）、802.11ac（Wi-Fi 5）和 802.11ax（Wi-Fi 6/6E）。此外，如果可以在受支援的信標中解碼出未來標準（例如 802.11be）的訊息，測試儀也會報告該標準是否存在。 |
|
支援的頻率 |
接收和發射頻道的頻率（在各國法規允許的情況下）：2.4 GHz 頻段：2.402 至 2.482 GHz（頻道 1 至頻道 13）；5 GHz 頻段：5.170 至 5.330 GHz、5.490 至 5.730GHz 至 5.730GHz、5.7375.73. 頻道頻道 5.7305. 3.73775.737. 頻道； GHz 頻段：5.945 至 7.125 GHz（頻道 1 至頻道 233）。注意：測試儀僅在其銷售所在國家/地區允許的頻率範圍內發射訊號。 |
|
國家認證 |
AE、AU、AR、BR、CA、CL、CN、IN、JP、KR、KW、MY、MX、NZ、PH、SG、TH、TW、UK、US、ZA 以及歐盟（完成或正在進行中。詳情請聯絡您當地的福祿克代表。） |
|
網路測試 |
可用存取點的數量和名稱（BSSID）、訊號強度、安全類型、支援的 IEEE 802.11 標準 |
|
接入點測試 |
支援的網路/國家代碼、BSSID、訊號強度、頻段/頻道/頻寬、支援的IEEE 802.11標準、安全類型、發送/接收速率 |
| 頻道測試 | 使用率、接入點數量/訊號強度、重疊 |
