【技術文章】發現分離線對

譯者：翰特科技

發現分離線對

“分離線對” 是一種錯誤的接線方式，其中一對的一芯搭到另一線對上終端連接器中。這其實是很難被發現，因為導體在電纜的每一端都是相同順序一對一排列，但並不是成對的。

亞歷山大·格林漢·貝爾 (Alexander Graham Bell) 發現透過簡單的導線絞合方式能阻止線對的干擾輻射，並有效的抵抗外部干擾（例如 EMI）。所以如果導體未正確配對，則鏈路中會出現明顯的串音干擾。

圖 1. 分離線對範例

在圖1中，我們可以看到橙色的導體兩端都接在6腳上，藍色的導體兩端都接在4腳上，但是3,6和4,5實際上並不是成對的。這意味著這些導體將更容易受到干擾或雜訊的影響，並且可能無法提供您期望的傳輸品質。

造成分離線對的主要原因之一是跳線的線對連接不正確。這裡我們看到了 T568A 插座配置的示例。請注意，4,5 對位於 RJ-45 插頭中 3,6 對的中間。我們需要以 T568A 或 B 序列端接跳線，以確保正確使用線對，並確保連接器與其他連接器間的兼容性。

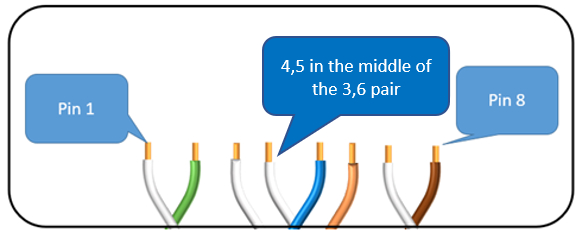

圖 2，正確的 T568A 端接

錯誤連接的線對，可能會彼此相鄰，如同圖1中所示的分離線對：

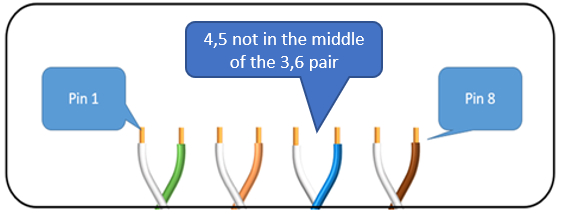

圖 3，RJ-45 插頭中的線對順序不正確

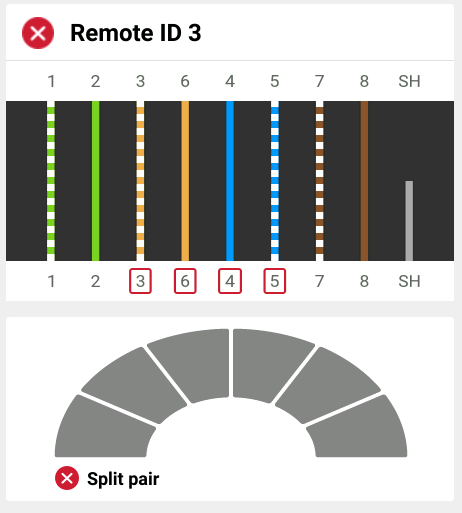

當LinkIQ 檢測到分離線對，會如下圖 4 中所示報告，將有問題的線對會用紅色框標記起來。

此外，在左下角也會註明問題敘述標示為 “Split Pair”。

圖 4，Split Pair 在 LinkIQ 上呈現方式

與簡單的LED跑馬燈或連通性測試儀相比，LinkIQ在檢測分離線對上的能力，顯然具有顯著優勢。這個設計，可幫助檢測者快速完成查測工作。
